[Find-A][Scikit Learn] Decision Tree

의사결정 나무(Decision Tree)

• 분류와 회귀 작업, 다중출력 작업도 가능한 다재다능한 머신러닝 알고리즘
• 최근에 자주 사용되는 강력한 머신러닝 알고리즘 중 하나인 랜덤 포레스트의 기본 구성 요소



1. 의사결정 나무 학습과 시각화

from sklearn.datasets import load_iris
from sklearn.tree import DecisionTreeClassifier

iris = load_iris()

X = iris['data'][:, (2, 3)]
y = iris['target']

사이킷런의 iris 데이터를 불러오고 X에 PetalLength, PetalWidth



y에 꽃의 품종인 Setona, Versicolor, Virginica를 할당



tree_clf = DecisionTreeClassifier(max_depth=2, random_state=42)
tree_clf.fit(X, y)

깊이를 2로 설정하고 시드 넘버를 42로 설정



import graphviz
from sklearn.tree import export_graphviz

tree = export_graphviz(tree_clf,
                       out_file = None, # file로 저장 여부
                       feature_names = iris.feature_names[2:], # feature 이름
                       class_names = iris.target_names, # target 이름
                       filled = True, # 그림에 색상 여부
                       rounded = True, # 반올림을 진행 여부
                       special_characters = True) # 특수문자를 사용 여부

graph = graphviz.Source(tree)
graph





2. 예측하기

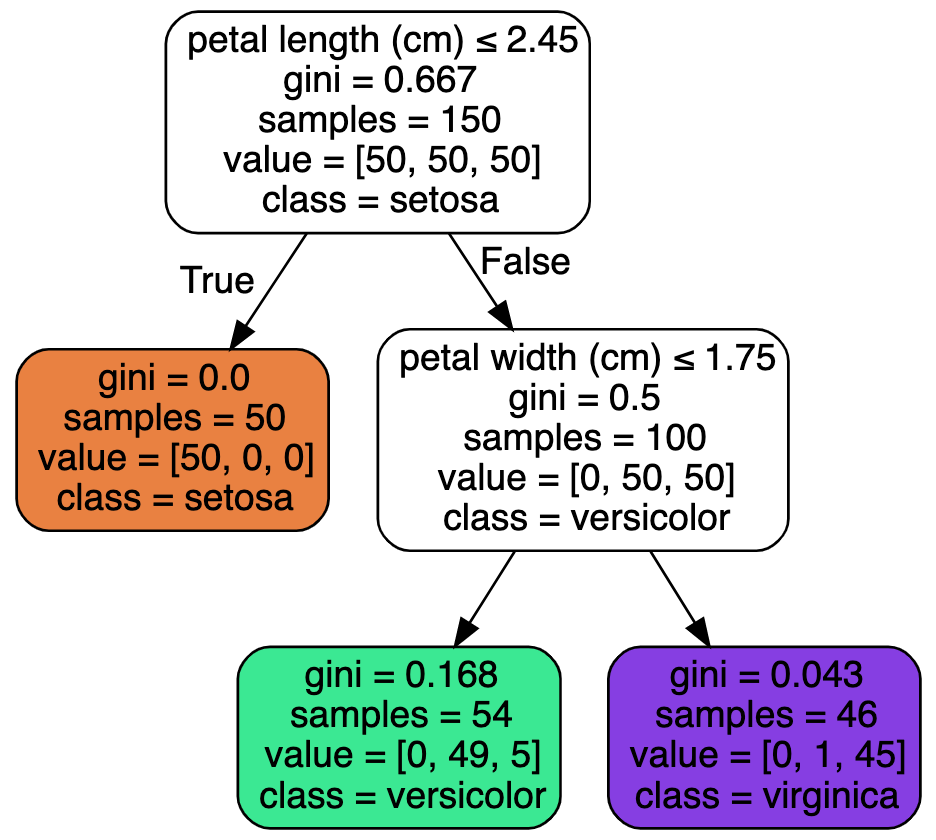

루트 노드에서 꽃잎의 길이가 2.45보다 짧거나 같은지 검사



짧다면 깊이가 1인 왼쪽의 자식 노드로 이동하고 Setona로 예측



이 경우 자식 노드를 가지지 않는 리프 노드이므로 추가적인 검사를 하지 않음



다른 꽃의 꽃잎의 길이가 2.45보다 길다면 오른쪽 자식 노드로 이동



이 노드는 자식을 갖고 리프 노드가 아니므로 꽃잎의 너비가 1.75보다 작은지 검사



작다면 Versicolor, 크다면 Virginica로 예측



노드의 value 속성은 노드에서 각 클래스의 훈련 샘플의 수를 나타냄



gini는 불순도(impurity)를 측정



0에 가까울수록 순수 노드 예를 들어 깊이 2의 왼쪽 노드의 gini점수는



1 - (0/54)^2 - (49/54)^2 - (5/54)^2 이므로 대략 0.168

<지니 불순도>



import matplotlib.pyplot as plt
import numpy as np
from matplotlib.colors import ListedColormap

def plot_decision_boundary(clf, X, y, axes=[0, 7.5, 0, 3], iris=True, legend=False, plot_training=True):
    x1s = np.linspace(axes[0], axes[1], 100)
    x2s = np.linspace(axes[2], axes[3], 100)
    x1, x2 = np.meshgrid(x1s, x2s)
    X_new = np.c_[x1.ravel(), x2.ravel()]
    y_pred = clf.predict(X_new).reshape(x1.shape)
    custom_cmap = ListedColormap(['#fafab0','#9898ff','#a0faa0'])
    plt.contourf(x1, x2, y_pred, alpha=0.3, cmap=custom_cmap)
    if not iris:
        custom_cmap2 = ListedColormap(['#7d7d58','#4c4c7f','#507d50'])
        plt.contour(x1, x2, y_pred, cmap=custom_cmap2, alpha=0.8)
    if plot_training:
        plt.plot(X[:, 0][y==0], X[:, 1][y==0], "yo", label="Iris-Setosa")
        plt.plot(X[:, 0][y==1], X[:, 1][y==1], "bs", label="Iris-Versicolor")
        plt.plot(X[:, 0][y==2], X[:, 1][y==2], "g^", label="Iris-Virginica")
        plt.axis(axes)
    if iris:
        plt.xlabel("Petal length", fontsize=14)
        plt.ylabel("Petal width", fontsize=14)
    else:
        plt.xlabel(r"$x_1$", fontsize=18)
        plt.ylabel(r"$x_2$", fontsize=18, rotation=0)
    if legend:
        plt.legend(loc="lower right", fontsize=14)

plt.figure(figsize=(8, 4))
plot_decision_boundary(tree_clf, X, y)
plt.plot([2.45, 2.45], [0, 3], "k-", linewidth=2)
plt.plot([2.45, 7.5], [1.75, 1.75], "k--", linewidth=2)
plt.plot([4.95, 4.95], [0, 1.75], "k:", linewidth=2)
plt.plot([4.85, 4.85], [1.75, 3], "k:", linewidth=2)
plt.text(1.40, 1.0, "Depth=0", fontsize=15)
plt.text(3.2, 1.80, "Depth=1", fontsize=13)
plt.text(4.05, 0.5, "(Depth=2)", fontsize=11)

plt.show()

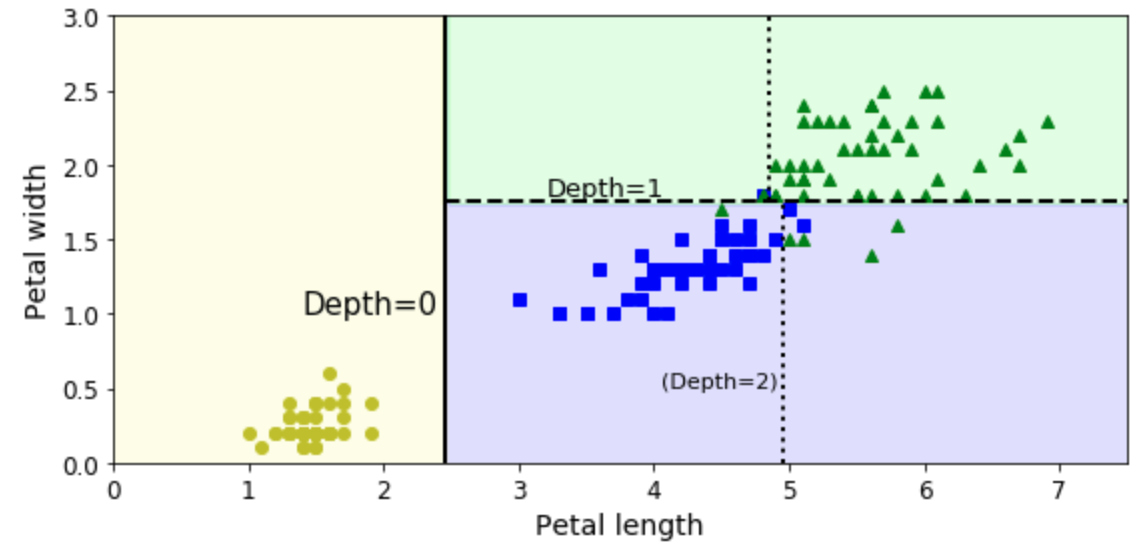

<의사결정 나무의 결정 경계>

위의 사진은 의사결정 나무의 결정 경계를 나타냄



깊이 0인 루트 노드는 꽃잎의 길이 2.45가 기준이 됨



왼쪽 영역은 Setona만 있기에 더 나눌 수 없음



하지만 오른쪽 영역은 순수 노드가 아니므로 깊이 1의 오른쪽 노드는 꽃잎의 너비 1.75에서 나누어짐





3. 클래스 확률 추정

print(tree_clf.predict_proba([[5, 1.5]]))
>>> [[0.         0.90740741 0.09259259]]

print(tree_clf.predict([[5, 1.5]]))
>>> [1]

의사결정 나무는 한 샘플이 특정 클래스 k에 속할 확률 추정 가능



길이가 5, 너비가 1.5인 꽃은 리프 노드는 깊이 2에서 왼쪽 노드



즉, Setona는 0%, Versicolor는 90.7%, Virginica는 9.3%이고



하나의 클래스를 예측한다면 가장 높은 확률을 가진 Versicolor를 출력

---
